Резервирование каналов между устройствами CPE

Все доступные каналы между устройствами CPE, например интернет и LTE, используются одновременно для предотвращения перерывов связи.

Режим Active/Active

В этом режиме все интерфейсы SD-WAN с типом WAN устройств CPE находятся в активном состоянии и передают трафик пользователей.

Контроллер SD-WAN использует от 2 до 16 транспортных путей, чтобы равномерно распределить трафик по туннелям и предотвратить перегрузку туннелей и возникновение проблем с производительностью у пользователей. Поддерживается три типа балансировки:

• По потокам (англ. per flow) с учетом информации на уровнях L2–L4. Доступно два режима:
  • Эквивалентная балансировка – потоки распределяются равномерно по транспортным путям.
  • Неэквивалентная балансировка – потоки распределяются по транспортным путям пропорционально стоимости туннелей.
• По пакетам (англ. per packet) – пакеты распределяются пропорционально стоимости туннелей при передаче.
• Широковещательный (англ. broadcast) – пакеты передаются одновременно во все туннели для исключения потерь.

В режиме Active/Active устройство CPE остается доступным, пока сохраняется работоспособность хотя бы одного канала.

Режим Active/Standby

В этом режиме вам нужно выбрать основной и резервный транспортный путь для передачи трафика без использования балансировки. На устройство CPE заранее загружаются правила использования резервного интерфейса SD-WAN с типом WAN, если путь через основной интерфейс становится недоступным. При нарушении работы основного транспортного пути правила коммутации пакетов не переписываются, и устройство CPE отправляет их через резервный интерфейс.

Вы можете настроить резервирование на уровне транспортных сервисов. При создании транспортного сервиса вам нужно указать резервные сервисные интерфейсы (англ. reserve SI). Мы рекомендуем создавать основной и резервный сервисные интерфейсы на разных устройствах CPE. Трафик переключается на резервный сервисный интерфейс, если основной сервисный интерфейс недоступен.

Решение поддерживает создание резервных сервисных интерфейсов для всех типов транспортных сервисов уровня L2.

На рисунках ниже представлены основные примеры перерывов связи между устройствами CPE:

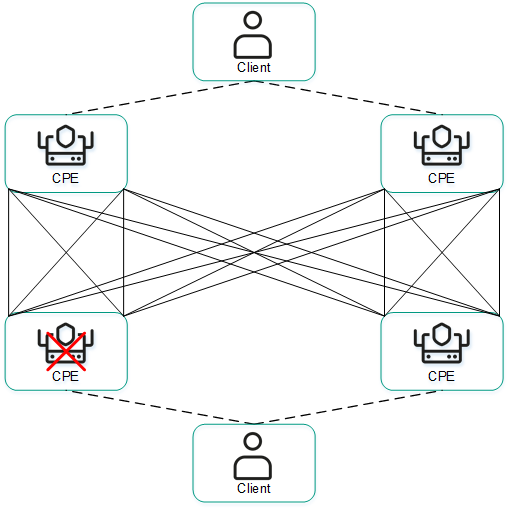

• Выход из строя одного из устройств CPE.

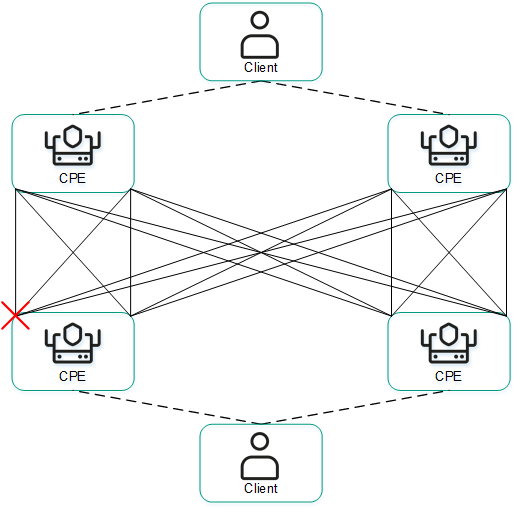

• Выход из строя SD-WAN интерфейса с типом WAN одного из устройств CPE.

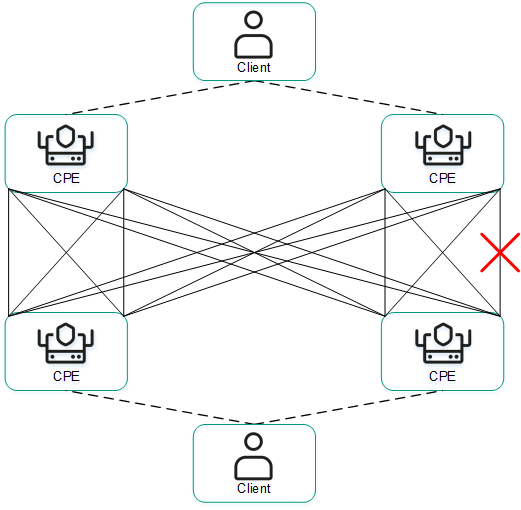

• Выход из строя связности между двумя устройствами CPE.

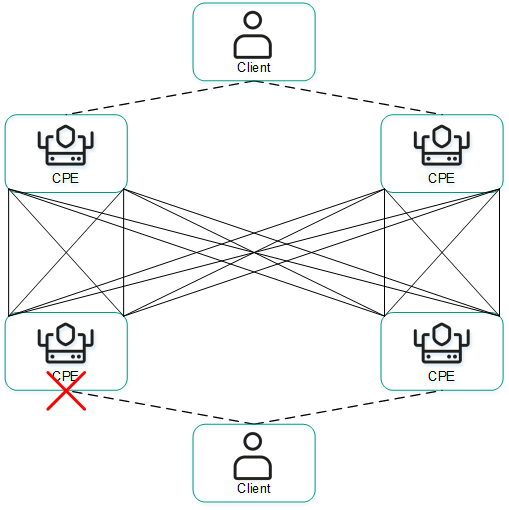

• Выход из строя интерфейса SD-WAN с типом LAN одного из устройств CPE.
